Por que escolher um painel isolado a gás SF6 para sistemas de energia modernos?

2026-01-26 0 Deixe-me uma mensagem

Painel isolado a gás SF6(GIS) tornou-se uma pedra angular na moderna indústria de energia elétrica. À medida que os sistemas de energia se tornam mais complexos e exigem maior confiabilidade, os painéis tradicionais isolados a ar muitas vezes ficam aquém. fornece soluções avançadas de GIS SF6 que atendem a redes de alta e ultra-alta tensão, garantindo segurança, eficiência e design compacto. Este artigo explora os benefícios, aplicações, dicas de manutenção e perguntas frequentes sobre o SF6 GIS, ajudando os clientes a tomar decisões informadas.

Índice

Introdução ao painel isolado a gás SF6
Principais vantagens do SF6 GIS
Aplicações em Sistemas de Energia Modernos
Principais componentes do SF6 GIS
Dicas de manutenção e segurança
SF6 GIS vs Switchgear isolado a ar (AIS)
Considerações de instalação
Perguntas frequentes sobre painéis isolados a gás SF6
Conclusão

1. Introdução ao painel isolado a gás SF6

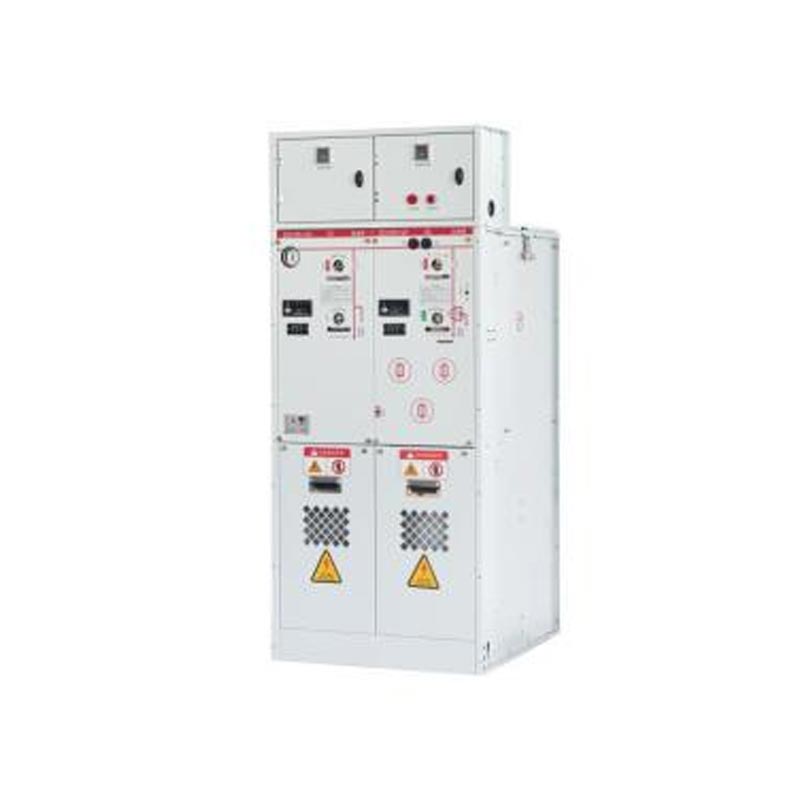

O painel isolado a gás SF6 é uma tecnologia avançada de painel elétrico que usa gás hexafluoreto de enxofre (SF6) como meio isolante. Este gás possui excelentes propriedades dielétricas, tornando-o altamente eficiente para aplicações de alta tensão. Ao contrário dos painéis tradicionais isolados a ar, o SF6 GIS ocupa menos espaço, é altamente confiável e garante estabilidade a longo prazo, mesmo em condições ambientais adversas.

é especializada em projetar GIS SF6 com layouts otimizados para ocupar o mínimo de espaço, tornando-o ideal para subestações urbanas e redes de energia industriais onde o espaço é limitado.

2. Principais vantagens do SF6 GIS

A escolha do SF6 GIS oferece vários benefícios que abordam diretamente os desafios comuns do sistema de energia:

Design compacto:O SF6 GIS requer até 70% menos espaço que o AIS convencional, reduzindo os custos de terreno da subestação.
Alta confiabilidade:O ambiente selado de gás SF6 evita oxidação e corrosão, minimizando falhas.
Baixa manutenção:O design fechado reduz a exposição à poeira, umidade e poluição.
Segurança aprimorada:Peças energizadas menos expostas reduzem o risco de danos aos operadores e ao equipamento.
Considerações Ambientais:garante o manuseio e reciclagem adequados do gás SF6, aderindo aos padrões ambientais globais.

3. Aplicações em Sistemas de Energia Modernos

SF6 GIS é adequado para uma ampla gama de aplicações de alta tensão:

Aplicativo	Faixa de tensão	Beneficiar
Subestações Urbanas	72,5 kV – 245 kV	Design compacto economiza espaço urbano
Instalações Industriais	36 kV – 145 kV	Confiável e de baixa manutenção para operações críticas
Usinas de Energia Renovável	72,5 kV – 550 kV	Lida com cargas variáveis com alta estabilidade
Linhas de transmissão de alta tensão	110 kV – 800 kV	Isolamento eficiente e segurança para transmissão de longa distância

4. Principais componentes do SF6 GIS

Um sistema SF6 GIS consiste em vários componentes principais projetados para desempenho ideal:

Disjuntores:Interromper altas correntes de falta de forma eficiente.
Seccionadores/isoladores:Garanta um isolamento seguro durante a manutenção.
Barramentos:Conduza eletricidade entre componentes com perdas mínimas.
Transformadores de Corrente e Tensão:Habilite monitoramento e proteção precisos.
Gabinetes isolados a gás:Mantenha o gás SF6 vedado, evitando vazamentos e contaminação.

Taili Elétrica Co., Ltd. fornece projetos modulares onde cada componente pode ser mantido ou substituído de forma independente, minimizando o tempo de inatividade.

5. Dicas de manutenção e segurança

Embora o SF6 GIS exija pouca manutenção, procedimentos adequados são essenciais:

Monitoramento Regular de Gás:Verifique mensalmente a pressão e o vazamento do gás SF6.
Inspeção Visual:Examine os gabinetes e as conexões quanto a danos.
Testes elétricos periódicos:Realize testes de resistência de isolamento e resistência de contato anualmente.
Manuseio adequado:Somente pessoal treinado deve manusear o gás SF6 para evitar exposição e riscos ambientais.
Preparação para Emergências:Tenha um plano para detecção de vazamentos, evacuação e substituição segura de componentes.

6. SF6 GIS vs Aparelhagem Isolada a Ar (AIS)

Compreender as diferenças entre o SF6 GIS e o AIS tradicional ajuda os clientes a selecionar a solução certa:

Recurso	SIG SF6	AIS
Requisito de espaço	Compacto, até 70% menor	Grande, requer mais terra
Manutenção	Exposição baixa e mínima ao meio ambiente	Limpeza e inspeção altas e regulares necessárias
Confiabilidade	Ambiente alto e selado reduz falhas	Fatores ambientais moderados afetam o desempenho
Custo Inicial	Mais alto	Mais baixo
Vida útil	Mais de 30 anos	20–25 anos

7. Considerações de instalação

A instalação do SF6 GIS requer planejamento e execução cuidadosos:

Seleção do local:Garanta ventilação e acesso adequados para manutenção.
Requisitos de Fundação:Os módulos GIS são pesados; bases sólidas são críticas.
Transporte:O design modular facilita o transporte e a montagem no local.
Comissionamento:Taili Elétrica Co., Ltd. fornece suporte especializado de comissionamento para garantir a operação correta desde o primeiro dia.

8. Perguntas frequentes sobre painéis isolados a gás SF6

Q1: O que torna o gás SF6 um meio isolante melhor que o ar?

A1: O SF6 possui propriedades dielétricas excepcionais, aproximadamente três vezes melhores que o ar, permitindo classificações de tensão mais altas em um design compacto. Sua estabilidade química garante degradação mínima ao longo do tempo.

P2: Com que frequência a pressão do gás SF6 deve ser verificada?

A2: A pressão do gás deve ser monitorada mensalmente por meio de sensores ou medidores manuais. Qualquer queda abaixo da faixa recomendada requer inspeção imediata para evitar falhas no equipamento.

Q3: O SF6 GIS pode ser usado ao ar livre?

A3: Sim, o SF6 GIS pode operar em subestações externas. O design selado protege os componentes contra umidade, poeira e flutuações de temperatura, embora gabinetes ambientais possam ser recomendados em condições extremas.

P4: Como o SF6 GIS melhora a segurança em comparação com o AIS?

A4: SF6 GIS envolve peças de alta tensão em uma câmara de gás selada, reduzindo o risco de contato acidental e incidentes de arco elétrico. Isto aumenta a segurança do operador e reduz o tempo de inatividade devido a falhas elétricas.

P5: Qual é a vida útil esperada do SF6 GIS?

A5: Quando mantido adequadamente, o SF6 GIS pode operar de forma confiável por mais de 30 anos, significativamente mais tempo do que os painéis de distribuição isolados a ar tradicionais.

9. Conclusão

O painel isolado a gás SF6 representa uma solução confiável, compacta e segura para sistemas modernos de energia de alta tensão. De subestações urbanas a plantas industriais, suas propriedades dielétricas superiores, longa vida útil e baixos requisitos de manutenção atendem aos principais desafios enfrentados por engenheiros elétricos e operadores de instalações. continua a fornecer soluções GIS SF6 inovadoras, adaptadas para atender às necessidades exclusivas de cada projeto.

Para obter mais informações sobre nosso painel isolado a gás SF6 ou para solicitar uma solução customizada,contatonóshoje. Nossa equipe emTaili Elétrica Co., Ltd.está pronta para atender às necessidades do seu sistema de energia com orientação especializada e serviço profissional.
