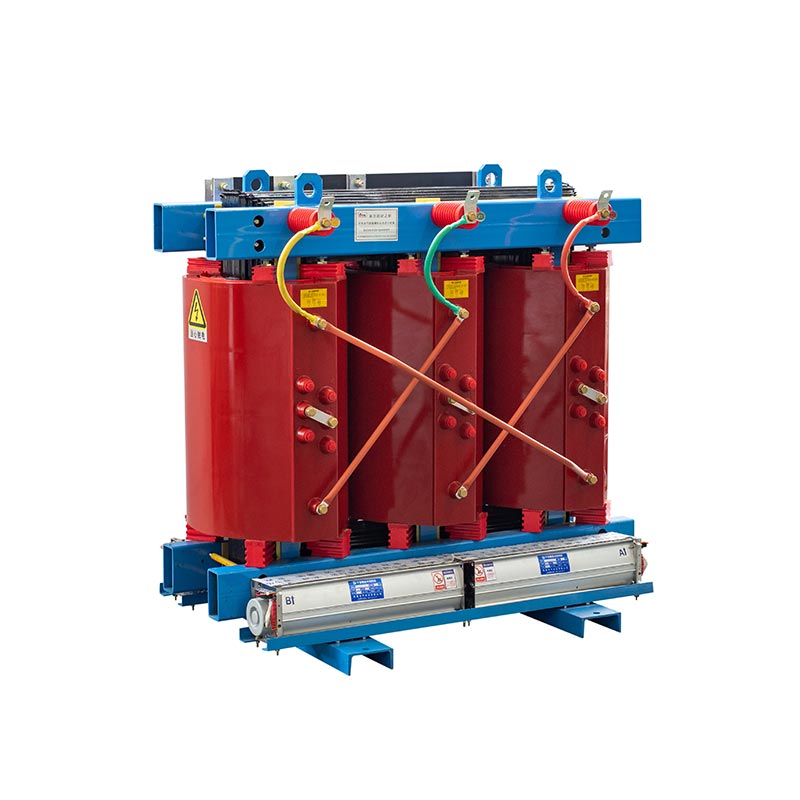

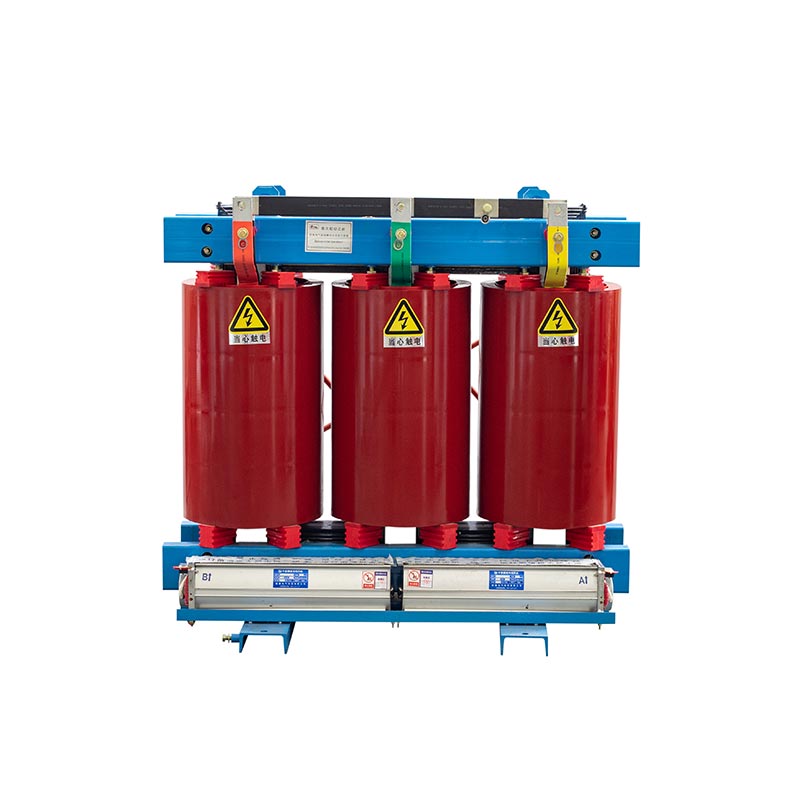

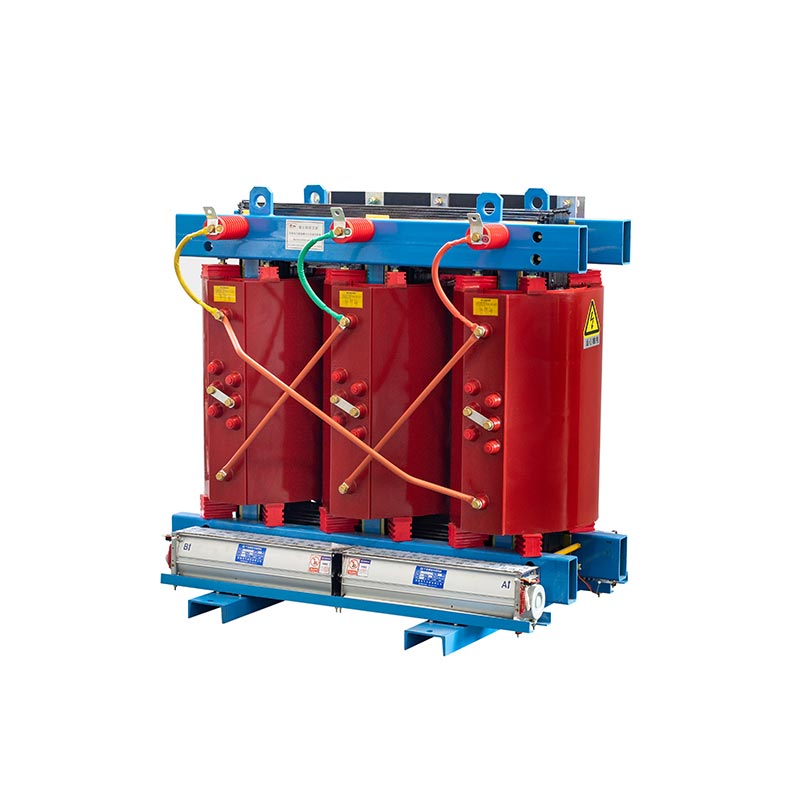

Transformador de distribuição tipo seco fundido em resina epóxi

Principais características

Devido às suas características estruturais exclusivas e excelentes materiais isolantes, os transformadores de distribuição do tipo seco fundidos em resina epóxi possuem as seguintes vantagens notáveis.
Isento de óleo, retardador de chama, resistente ao fogo: O interior não contém óleo isolante. Ele usa materiais isolantes sólidos, como resina epóxi, eliminando fundamentalmente os riscos de incêndio, explosão e óleo vazamento.
Segurança ambiental: Livre de substâncias tóxicas. Mesmo se danificado, não poluirá o ambiente.
A manutenção é simples: Ao contrário dos transformadores imersos em óleo, não há necessidade de verificar regularmente o nível e qualidade do óleo. A carga de trabalho de manutenção é pequena.
Instalação flexível: Possui baixos requisitos para fundação de instalação e pode ser instalado em centro de carga, reduzindo assim as perdas na linha.
Resistente à umidade e sujeira: Os enrolamentos que passaram por tratamento especial possuem excelentes propriedades à prova de umidade e resistência à corrosão.

Com base nessas características, os cenários de aplicação de transformadores de distribuição do tipo seco fundidos em resina epóxi são também muito extenso.

Aplicativo

Edifícios comerciais e civis: Prédios altos, shopping centers, hospitais, escolas, dados centros, etc
Transporte público e infraestrutura: Aeroportos, docas, estações de metrô, plataformas de petróleo, etc.
Instalações industriais: Oficinas de fábrica, equipamentos de máquinas CNC, etc. em áreas com alto risco de incêndio requisitos de prevenção.
Novos campos de energia: Energia solar, energia eólica, etc. sistemas de energia verde

Especificação padrão

1. Especificação aplicável: IEC 60076 / IEEE
2. Capacidade nominal: até 4000 KVA
3. Tensão primária: até 35kV
4. Tensão secundária: 380/400/415V ou personalizada
5. Materiais de enrolamento: Cobre/Alumínio
6. Aumento de temperatura: 90 -100 ℃ ou personalizado
7. Método de resfriamento: ONAN8.Frequência: 50Hz/60Hz
9. Tensão das torneiras: ± 5% / ± 2x2,5% ou personalizado
10. grupo de vetores: Dyn11/Yyn0/Yd11

Classe de isolamento

O transformador de distribuição do tipo seco fundido em resina epóxi tem três classes gerais de isolamento. A principal característica o isolamento deve fornecer resistência dielétrica e resistir a certos limites térmicos. As classes de isolamento são

Norma Europeia (IEC 60076):

Classe A: Temperatura máxima do enrolamento de 105°C.
Classe E: Temperatura máxima do enrolamento de 120°C.
Classe B: Temperatura máxima do enrolamento de 130°C.
Classe F: Temperatura máxima do enrolamento de 155°C.
Classe H: Temperatura máxima do enrolamento de 180°C.
Classe C: Temperatura máxima do enrolamento de 220°C.

Padrão Americano (ANSI/IEEE C57.12.01):

Classe 105: Temperatura máxima do enrolamento de 105°C.
Classe 150: Temperatura máxima do enrolamento de 150°C.
Classe 220: Temperatura máxima do enrolamento de 220°C.

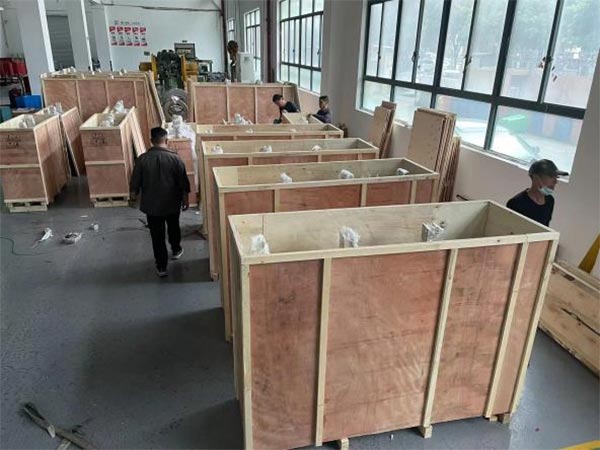

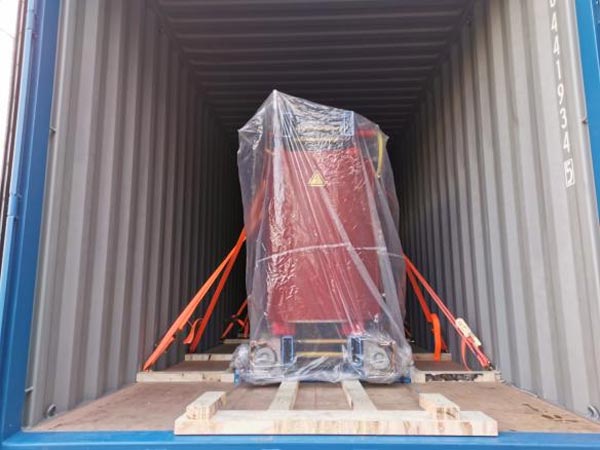

Método de pacote

Forneça as seguintes informações e poderemos oferecer melhores serviços.

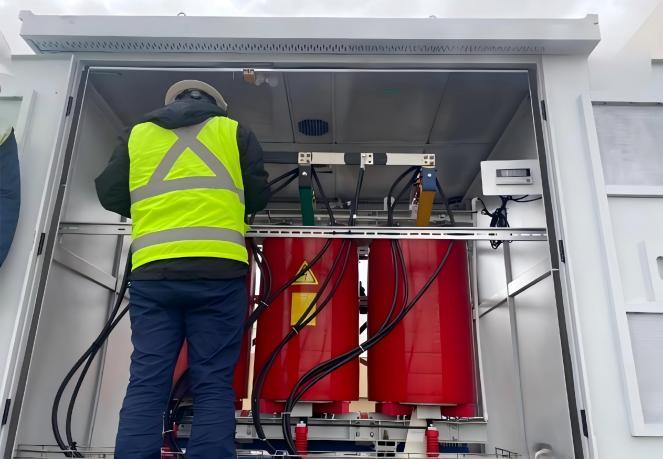

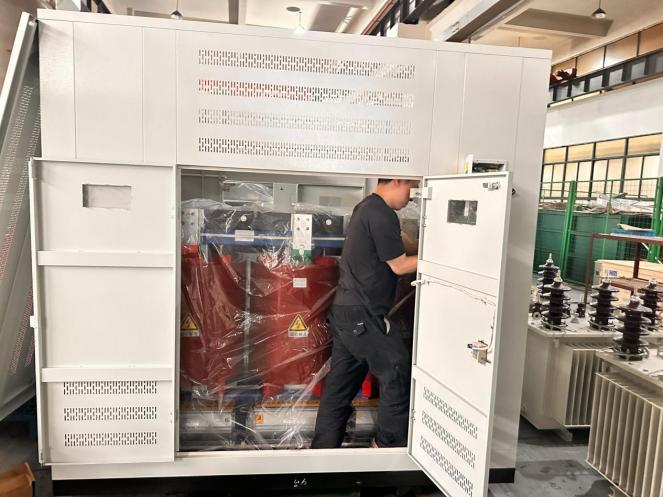

Cenários de aplicação de produto
Parâmetros técnicos do produto

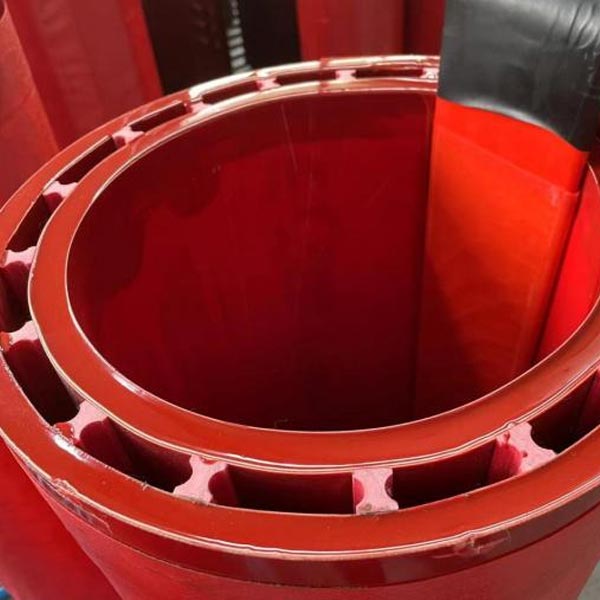

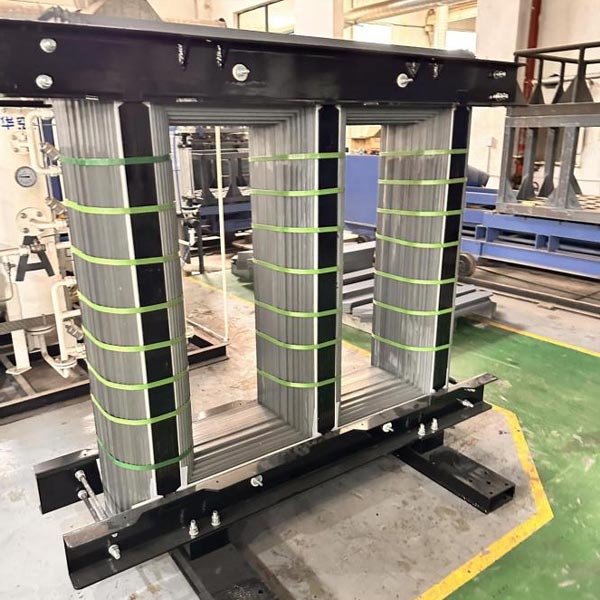

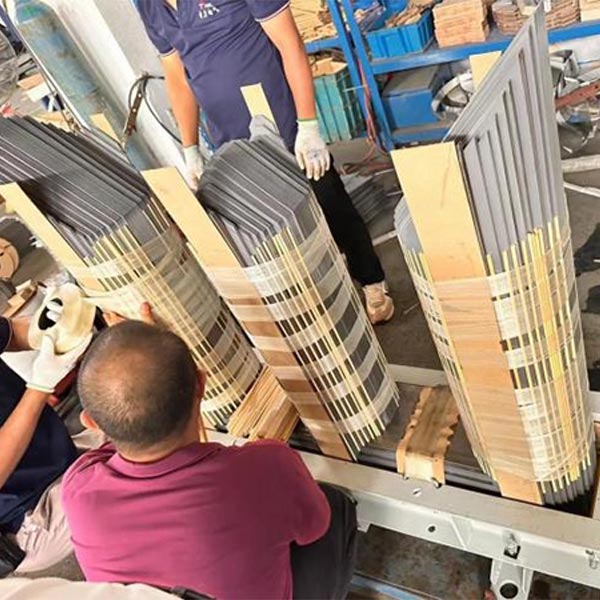

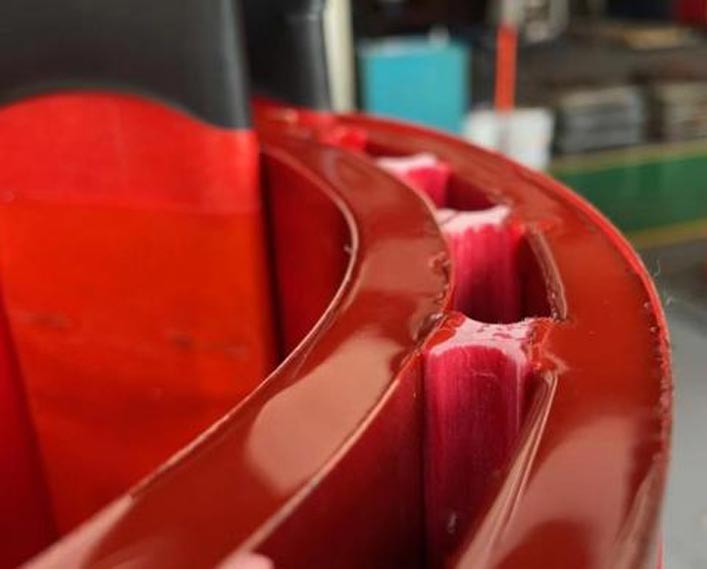

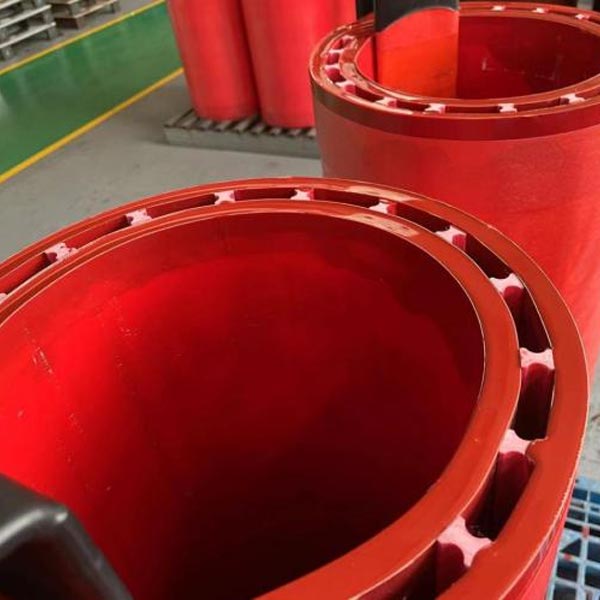

Produção

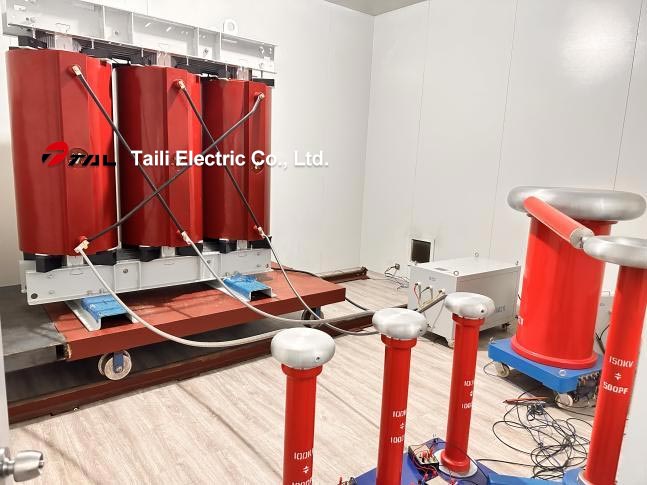

Teste

Testes de rotina:

· Medição da relação de tensão e verificação do deslocamento de fase
· Teste de resistência de isolamento
· Medição da resistência do enrolamento
· Teste de resistência à tensão
· Induzir teste de resistência a sobretensão
· Medição de perda sem carga e corrente excitante
· Medição de impedância de curto-circuito e perda de carga
· Medição da relação de tensão e verificação do deslocamento de fase
· Teste de resistência de isolamento
· Medição da resistência do enrolamento
· Teste de resistência à tensão
· Induzir teste de resistência a sobretensão
· Medição de perda sem carga e corrente excitante
· Medição de impedância de curto-circuito e perda de carga

Testes de tipo

· Teste de impulso de iluminação
· Teste de aumento de temperatura
