Unidade principal de anel de 12kV sem SF₆ sólida versus ar – qual se adapta ao seu projeto?

Durante décadas, o hexafluoreto de enxofre (SF₆) tem sido o gás de isolamento ideal para quadros de distribuição de média tensão. Sua rigidez dielétrica e capacidade de extinção de arco são excelentes. Mas há uma pegadinha:SF₆é o mais potente gás de efeito estufa conhecido, com um aquecimento global potencial (GWP) 23.500 vezes maior que o de CO₂num horizonte de 100 anos.

Para projetos que não podem pagar SF₆risco de vazamento, a Taili Electric oferece dois compactos, zero-SF₆, de fácil manutenção, livre de SF6unidade principal de anelsoluções: o Gabinete de ar ecológico TLH-12 e gabinete com isolamento sólido TLG-12. Ambos dependem interruptores a vácuo para extinção de arco e eliminação de SF₆inteiramente, mas diferem em estrutura e aplicações mais adequadas.

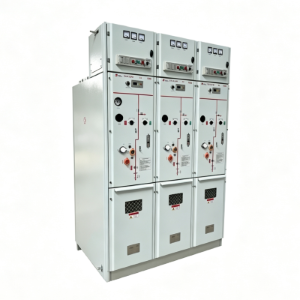

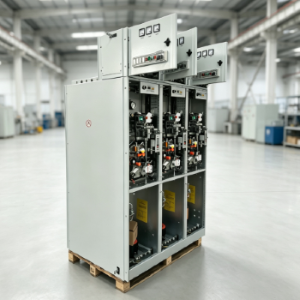

TLH‑12: Isolado com Ar Seco/Nitrogênio Unidade principal de anel

O que é isso

Principais vantagens

• Impacto zero no efeito estufa – se o tanque for perfurado acidentalmente ou desenvolver um vazamento microscópico, o gás que escapa é simplesmente ar limpo ou nitrogênio. Nenhuma penalidade ambiental, nenhum equipamento especial de recuperação.
• Compartimento de gás livre de manutenção – o tanque soldado é projetado para vedação vitalícia, portanto, verificações de pressão e recargas de rotina não são necessário.
• Pegada compacta – menor que o tradicional isolamento a ar painel de distribuição, tornando-o adequado para transformadores montados em bloco e compactos subestações secundárias.
• Custo-benefício – entre os dois SF₆opções gratuitas, o TLH‑12 oferece um preço inicial mais baixo, especialmente para pedidos de volume.

Coisas para manter em mente

• Ar seco/nitrogênio tem rigidez dielétrica menor que SF₆. A qualidade da soldagem do tanque e a blindagem interna deve ser rigorosamente controlada.
• Para instalações em grandes altitudes (acima de 1.000 m), o isolamento as distâncias devem ser verificadas novamente.
•

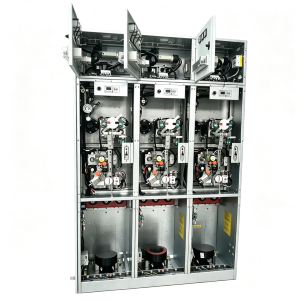

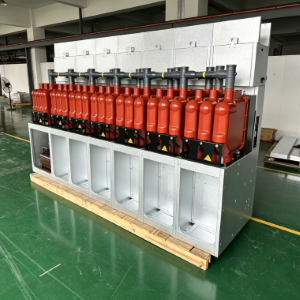

TLG-12: O anel principal com isolamento sólido Unidade

O que é isso

Principais vantagens

• Risco zero de vazamento – não há compartimento de gás, portanto há simplesmente nada para vazar. Esta é a escolha final quando o projeto deve garantir SF₆-grátis operação durante todo o ciclo de vida.
• Imune à umidade e condensação - o sólido encapsulamento protege as peças internas do ar úmido, névoa salina e gases pesados poeira. Sem formação de orvalho interno, sem rastreamento de superfície.
• Manutenção mínima – sem manuseio de gás, sem manômetros, sem válvulas de enchimento. A atenção de rotina é limitada à blindagem externa e pontos de conexão.
• Extremamente compacto – o módulo com isolamento sólido permite dimensões de gabinete menores, o que é uma vantagem decisiva em locais apertados câmaras subterrâneas ou subestações em contêineres.

Coisas para manter em mente

• O processo de fundição epóxi exige alta precisão de fabricação – qualquer vazio ou defeito de interface pode afetar a confiabilidade a longo prazo.
• Sob operação contínua em alta temperatura, o semicondutor camada de blindagem deve ser inspecionada periodicamente.
• O custo inicial é superior ao do TLH-12, mas muitas vezes é compensado por menores despesas de suporte local.

Tabela de comparação: TLH‑12 vs. TLG‑12 em um Olhar

Qual FC₆-Unidade principal de anel grátis, você deve escolher?

Tanto o TLH‑12 quanto o TLG‑12 são totalmente compatível com os padrões da série IEC 62271 e pode ser configurado pelo OEM para atender requisitos específicos de tensão, proteção e medição do projeto.

Escolha o TLH‑12 se:

• Você está adquirindo grandes quantidades para distribuição padrão redes ou subestações conteinerizadas.
• O local não é extremo – temperatura interna/externa regular e umidade.
• Você quer uma entrada econômica em SF₆tecnologia gratuita sem sacrificar o desempenho.
• Você pode aceitar uma pequena inspeção de vedação durante manutenção e não há necessidade absoluta de eliminar a contenção de gases.

Escolha o TLG-12 se:

• A instalação está num ambiente de alto risco – subterrâneo porões, zonas costeiras de névoa salina ou condições de condensação persistente.
• A carga é crítica (hospitais, centros de dados, principais processos) e interrupções não planejadas são inaceitáveis.
• Você deseja total tranquilidade em relação ao vazamento de gás – sem gás, sem vazamentos, sem exceções.
• O orçamento espacial é extremamente apertado – cada centímetro de a largura do gabinete é importante.

Perspectiva do mundo real: qual projeto As equipes dizem

Um recente projeto solar no exterior no As Filipinas compararam as duas opções. A equipe de engenharia selecionou o TLH‑12 para o 64 pontos de distribuição ao redor do parque solar porque o local era aberto, bem ventilado, e a concessionária local aceitou o isolamento de ar seco. Para a comutação interna estação dentro do prédio da administração costeira, eles escolheram o TLG-12 – porque névoa salina e alta umidade já haviam causado falhas de rastreamento em equipamento convencional isolado a ar.

Esta abordagem mista está a tornar-se cada vez mais comum: use cadaunidade principal de anelonde traz mais valor.

TAILI Electric: seu parceiro para SF₆-Distribuição Gratuita

A TAILI Electric oferece o ar seco TLH‑12 / unidade de nitrogênio e a unidade com isolamento sólido TLG-12 como produtos padrão, com personalização flexível para projetos de exportação. Todas as unidades são montadas de fábrica e totalmente testado antes da entrega. Nossa equipe de engenharia pode ajudá-lo:

• Avalie as condições do local e selecione o anel principal mais adequado unidade
• Adapte tensão, proteção e energia auxiliar à rede local códigos
• Fornece documentação bilíngue e suporte técnico remoto

Entre em contato com a TAILI Electric hoje para discutir qual SF₆-livreunidade principal de anelmelhor se adapta ao seu próximo projeto.
