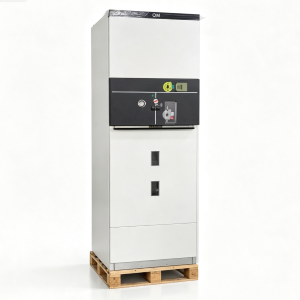

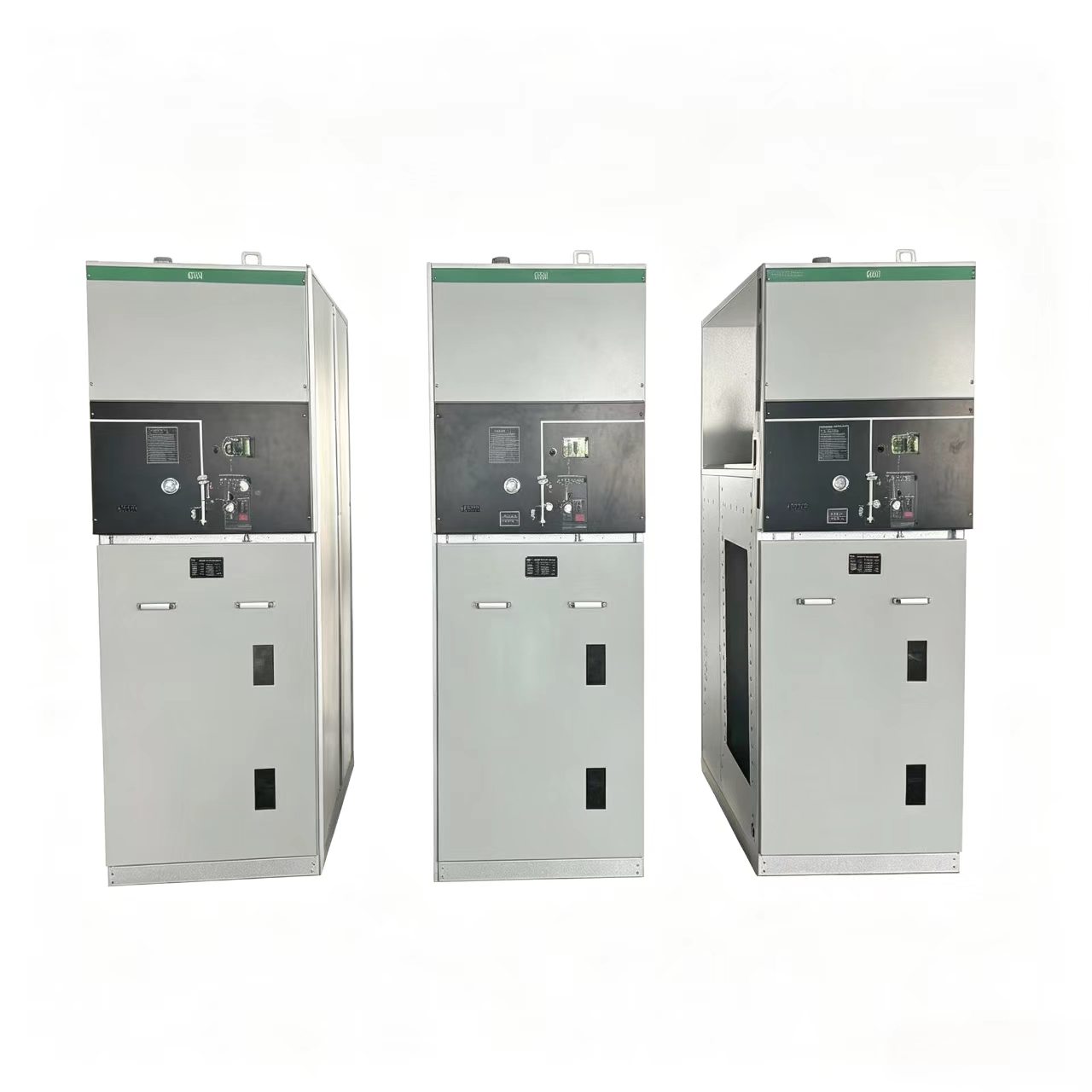

Painel de distribuição semi-isolado com isolamento a gás (GIS) 24KV

O painel semi-isolado de 24kV da TaiLi Electric (doravante denominado "este painel") é um painel compacto em invólucro metálico com isolamento SF₆ projetado para sistemas de distribuição de energia de média tensão de 24kV. Este painel é classificado em 24kV, 630A e 50/60Hz e é

fabricado em estrita conformidade com os padrões GB e IEC. Este painel é adequado para unidades principais em anel, subestações secundárias, instalações industriais, edifícios comerciais e projetos de energia renovável.

Principais recursos

• Tanque de aço inoxidável totalmente selado - O painel semi-isolado TaiLi Electric 24kV incorpora um tanque de aço inoxidável completamente selado fabricado a partir de placas de aço inoxidável de 3 a 5 mm de espessura, soldadas por máquinas de soldagem robóticas para garantir deformação mínima e excelente estanqueidade a gases. Todas as partes energizadas e dispositivos de comutação do painel semi-isolado TaiLi Electric 24kV estão incluídos neste tanque, que é preenchido com gás SF₆ como meio isolante e de extinção de arco. Este projeto garante que o painel semi-isolado TaiLi Electric 24kV permaneça inalterado por condições ambientais externas, como umidade, poeira e contaminação.
• Alto nível de proteção - O tanque selado do painel semi-isolado TaiLi Electric 24kV atinge uma classificação de proteção IP67, permitindo que este painel opere de forma confiável mesmo sob condições temporárias de imersão em água. O invólucro externo do painel semi-isolado TaiLi Electric 24kV é classificado como IP4X.
• Chave seccionadora de carga de três posições - O quadro semi-isolado TaiLi Electric 24kV é equipado com uma chave seccionadora de carga de três posições (fechada/aberta/aterrada) soldada dentro do tanque de aço inoxidável preenchido com SF₆. O mecanismo de comutação do painel semi-isolado TaiLi Electric 24kV apresenta materiais resistentes à corrosão e rolamentos autolubrificantes, garantindo baixo esforço operacional, alta confiabilidade e vida útil prolongada.
• Design modular e extensível - O painel semi-isolado TaiLi Electric 24kV adota uma configuração de unidade modular que permite combinação e expansão flexíveis sem a necessidade de manuseio de gás durante a montagem. O painel semi-isolado TaiLi Electric 24kV está disponível em configurações fixas e extensíveis, acomodando vários requisitos de subestações para soluções de painéis compactos.
• Intertravamento mecânico abrangente - O painel semi-isolado TaiLi Electric 24kV apresenta um sistema completo de intertravamento mecânico de cinco prevenções que evita erros operacionais e garante a segurança do pessoal.
• Smart-Ready – O painel semi-isolado TaiLi Electric 24kV pode ser equipado com mecanismos motorizados, transformadores de tensão e unidades terminais de automação de distribuição para permitir recursos de monitoramento e controle remotos.

Especificações Técnicas

Aplicativos

O painel semi-isolado TaiLi Electric 24kV é amplamente utilizado em vários setores da indústria de energia:

• Unidades principais em anel – Como componente central em redes em anel de 24kV para distribuição de energia urbana e rural.
• Subestações Secundárias – Para soluções de painéis compactos e livres de manutenção em subestações de pequeno e médio porte.
• Instalações Industriais – Distribuição de energia em fábricas, minas e fábricas.
• Edifícios Comerciais – Para centros comerciais, hospitais, instalações desportivas e edifícios altos.
• Infraestrutura – Aeroportos, sistemas de metrô, ferrovias e túneis.
• Energias Renováveis ​​– Parques eólicos e centrais fotovoltaicas.
• Subestações montadas em almofada e subterrâneas – Adequado para gabinetes externos ou instalações semi-subterrâneas.

Perguntas frequentes

Q1: Qual é a taxa típica de vazamento de gás SF₆ deste painel?

R: A taxa de vazamento anual de SF₆ do painel semi-isolado TaiLi Electric 24kV é ≤0,1%. O tanque selado é soldado por máquinas de solda robóticas para garantir excelente estanqueidade aos gases, e o design garante ausência de vazamentos por mais de 30 anos.

P2: O que devo fazer se a pressão do SF₆ cair ou for detectado um vazamento de gás?

R: Se o monitor de densidade de SF₆ indicar baixa pressão ou um alarme for acionado, interrompa imediatamente a operação, identifique a fonte do vazamento, repare o ponto de vazamento e reabasteça o painel com gás SF₆ até a pressão especificada. Recomenda-se inspeções regulares do manômetro de gás e do relé de densidade.

Q3: Este painel requer manutenção regular?

R: Não. O painel semi-isolado TaiLi Electric 24kV foi projetado como um produto livre de manutenção. O tanque de aço inoxidável totalmente vedado evita o contato do gás isolante com o ambiente externo, eliminando a necessidade de inspeções periódicas, amostragem de gases ou regeneração ao longo da vida útil do produto.
