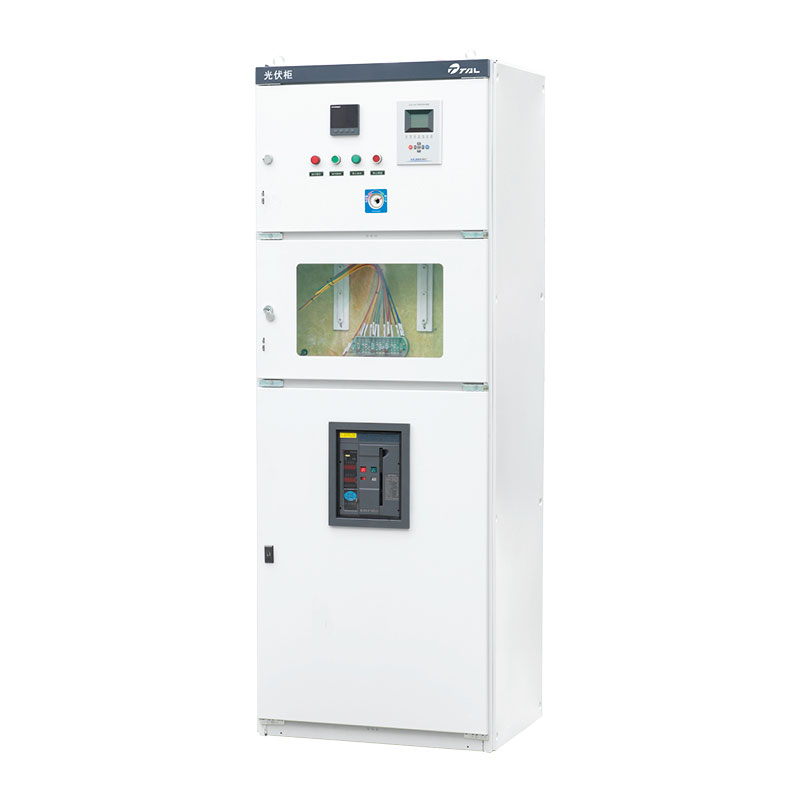

Gabinete de baixa tensão conectado à rede fotovoltaica

O gabinete de baixa tensão conectado à rede fotovoltaica fornecido pela fábrica Taili coleta a energia elétrica emitida pelo inversor fotovoltaico e é responsável por transmiti-la com segurança às cargas e à rede elétrica. Ao mesmo tempo, possui funções abrangentes de proteção, monitoramento e agendamento.

Funções principais

O gabinete de baixa tensão conectado à rede fotovoltaica não é de forma alguma uma simples “caixa de conexão”. Ele realiza o seguintes funções principais:

1. Coleta e distribuição de energia

· Coleta: Combine a saída de corrente alternada de vários inversores fotovoltaicos em um ou vários principais circuitos para aumentar a eficiência da transmissão.

· Distribuição: Alocar razoavelmente a energia coletada para cargas locais (para uso dos próprios usuários) e transferir a energia restante para a rede.

2. Ponto de conexão à rede

· Este é o ponto de demarcação legal entre o sistema fotovoltaico e a rede. As empresas de rede geralmente exigem medição e monitoramento neste ponto para garantir que o sistema fotovoltaico não tenha efeitos adversos sobre o grade.

3. Funções de proteção abrangentes

· Proteção contra sobrecarga e curto-circuito: Use disjuntores para evitar que corrente excessiva danifique o equipamento ou causando incêndios.

· Proteção de corrente anti-reversa (conforme necessário): Quando a geração de energia excede o consumo de eletricidade da carga, evitar que a energia seja realimentada para o transformador de nível superior (em algumas aplicações isso é proibido).

· Proteção contra efeito anti-ilhamento: Esta é a principal função de segurança do sistema conectado à rede. Quando a grade é desligado, é necessário desconectar rapidamente o sistema fotovoltaico da rede para evitar que o fotovoltaico a energia seja transmitida para as linhas de corte, colocando em risco a segurança do pessoal de manutenção da rede elétrica. Embora o próprio inversor tenha essa função, o gabinete de distribuição geralmente é usado como proteção de backup.

· Sobretensão/subtensão, proteção de sobre/subfrequência: Monitore os parâmetros da rede. Assim que uma anomalia for detectada, aja imediatamente para proteger o equipamento e a rede.

· Proteção contra surtos: evita que choques de sobretensão, como quedas de raios, danifiquem inversores caros e outros equipamento.

4. Monitoramento e medição

· Medidores inteligentes: Instale medidores bidirecionais para medir com precisão a energia gerada pela energia fotovoltaica, a energia alimentada na rede e a energia extraída da rede. Estas são a base para a liquidação da conta de luz.

· Dispositivos de monitoramento: Monitore parâmetros como tensão, corrente, potência, geração de energia, fator de potência em tempo real tempo através de transformadores de corrente/tensão, medidores de potência, etc.

5. Comutação e controle

· Fornecer chaves seccionadoras, contatores, etc., para facilitar a conexão e desconexão manual ou automática operações, facilitando a manutenção e reparo dos equipamentos.

Forneça as seguintes informações e poderemos oferecer melhores serviços.

Para facilitar uma melhor comunicação e para pedidos precisos, forneça-nos o diagrama unifilar de seu sistema fotovoltaico.
