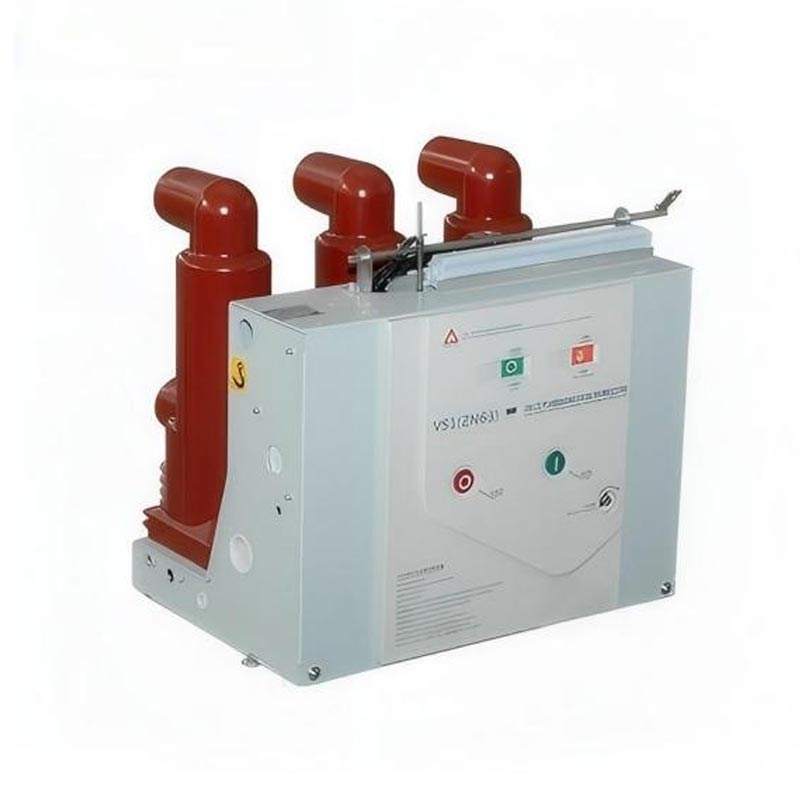

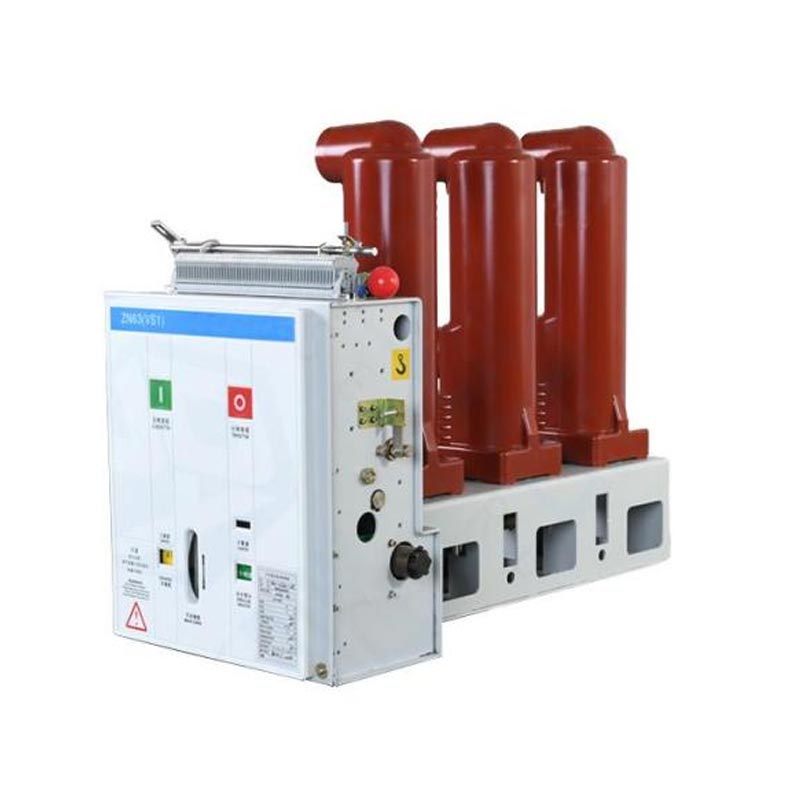

VCB interno tipo fixo

Nos atuais sistemas de distribuição de energia, para níveis de tensão de 10kV e superiores, o tipo extraível tornou-se a escolha dominante absoluta devido às suas vantagens significativas em operação, manutenção e segurança. Enquanto o VCB interno do tipo fixo é mais comumente usado em cenários com orçamentos específicos ou espaço limitado. Taili pode oferecer soluções acessíveis para você, entre em contato com nossa fábrica hoje!

Principais características estruturais

1. Instalação fixa: O corpo do disjuntor é um componente permanente do gabinete de distribuição.

2. Conexão do circuito principal: Os terminais de entrada e saída superior e inferior do disjuntor estão diretamente conectado fixamente ao barramento e aos terminais de saída do gabinete de distribuição por meio de barramentos ou cabos.

3. Método de isolamento: Como não pode ser movido, uma chave de isolamento independente (geralmente uma chave visível e claramente quebrada) interruptor de lâmina) deve ser equipado para formar um ponto de isolamento elétrico visível e seguro após o disjuntor ser desarmado, permitindo a manutenção do equipamento a jusante.

4. Mecanismo de operação: O mesmo mecanismo de operação por mola (elétrico ou manual) é usado, mas o mecanismo faz parte da parte fixa do disjuntor.

5. Fiação secundária: As linhas de controle, sinal e energia são conectadas diretamente através de blocos terminais em vez de usando conectores plug-in como no tipo carrinho de mão.

Aplicação do produto

Devido à sua natureza econômica e estrutura simples, o CCV Interno Tipo Fixo é comumente utilizado para:

· Subestações terminais de usuário com baixos requisitos de continuidade de alimentação.

· Nos casos em que as linhas de entrada ou os interruptores de interligação de barramentos são operados com pouca frequência.

· Alguns projetos com orçamento limitado.

· Na sala de alta tensão de subestações tipo caixa, devido a restrições de espaço, uma estrutura fixa também é frequentemente adotado.

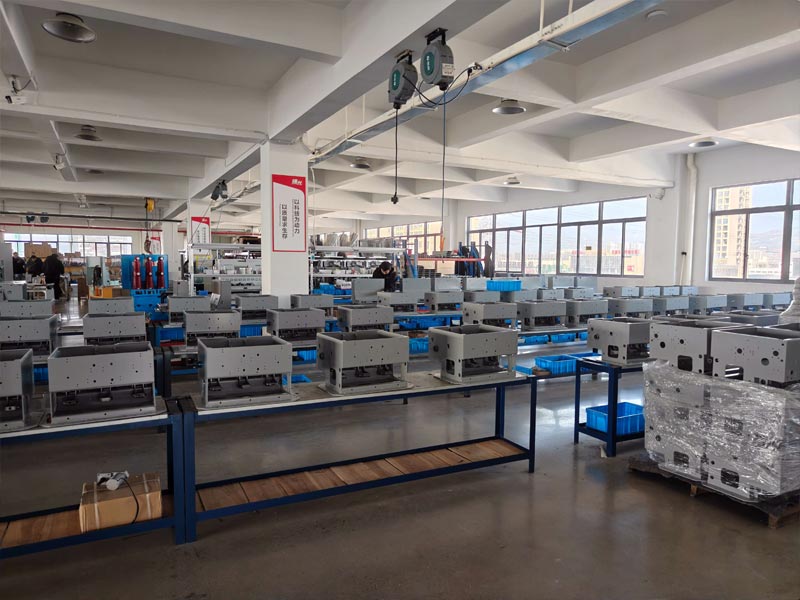

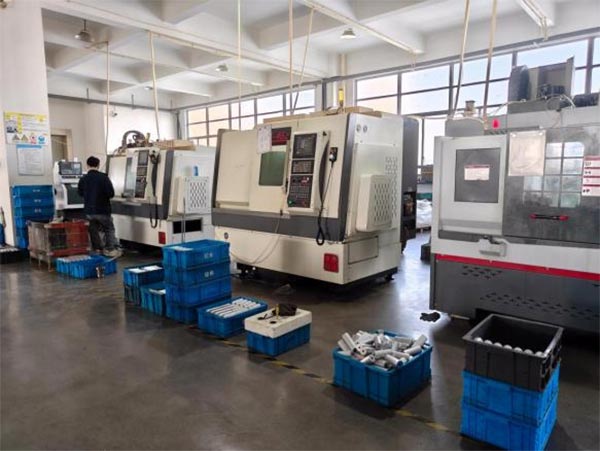

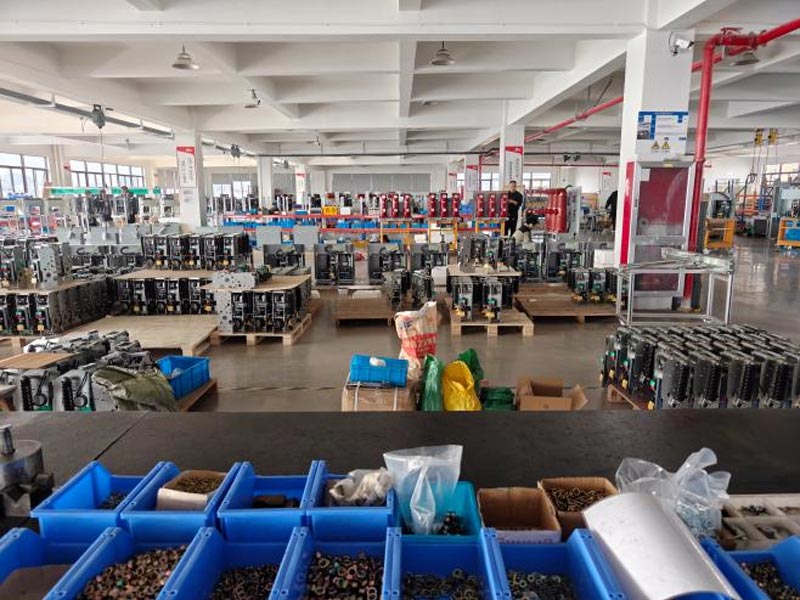

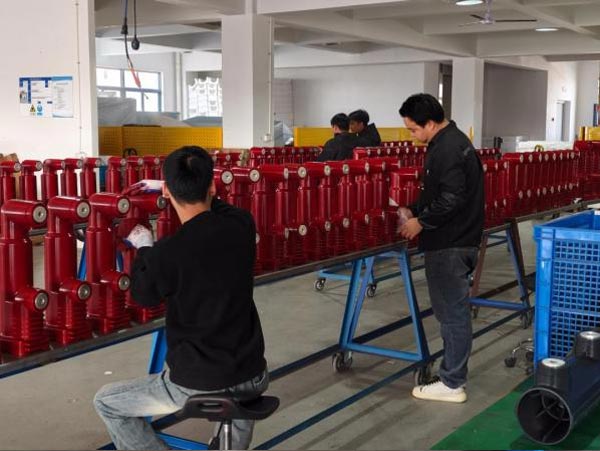

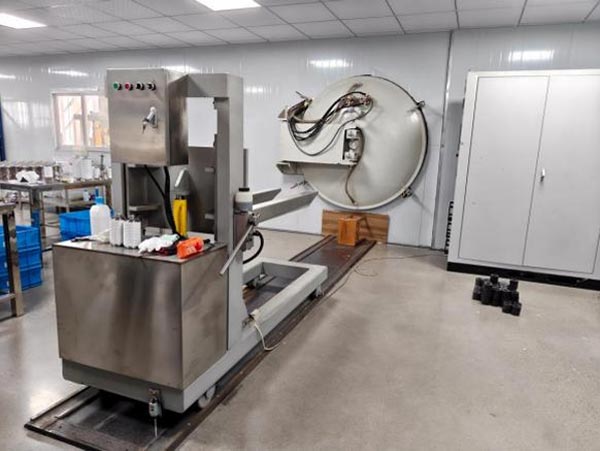

Oficina

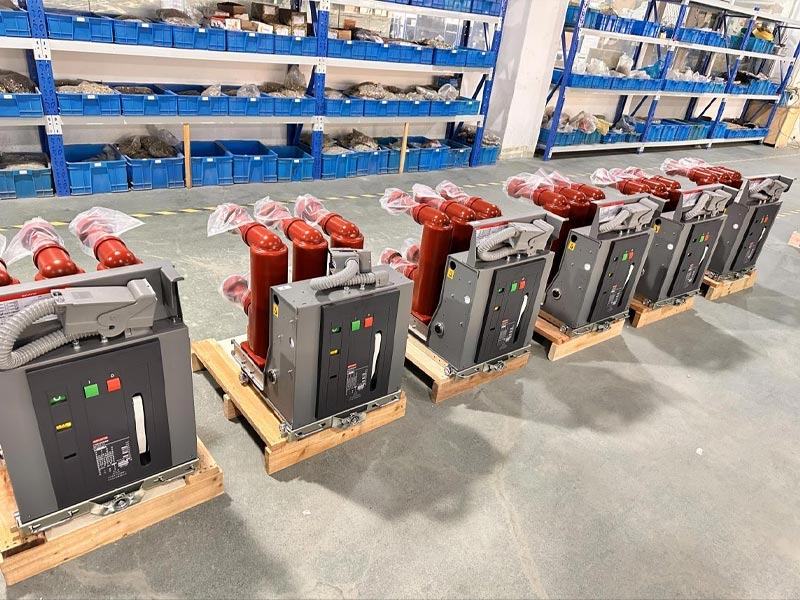

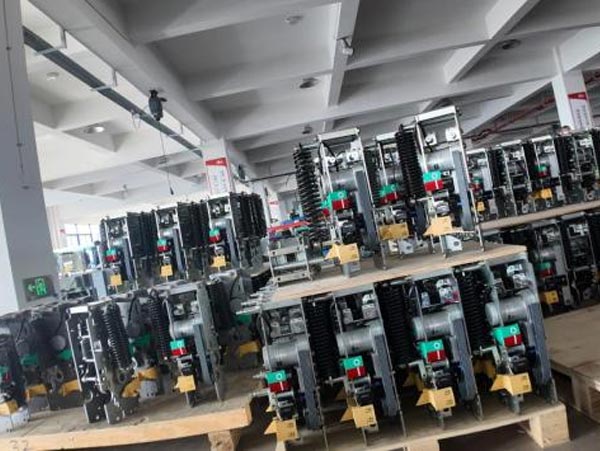

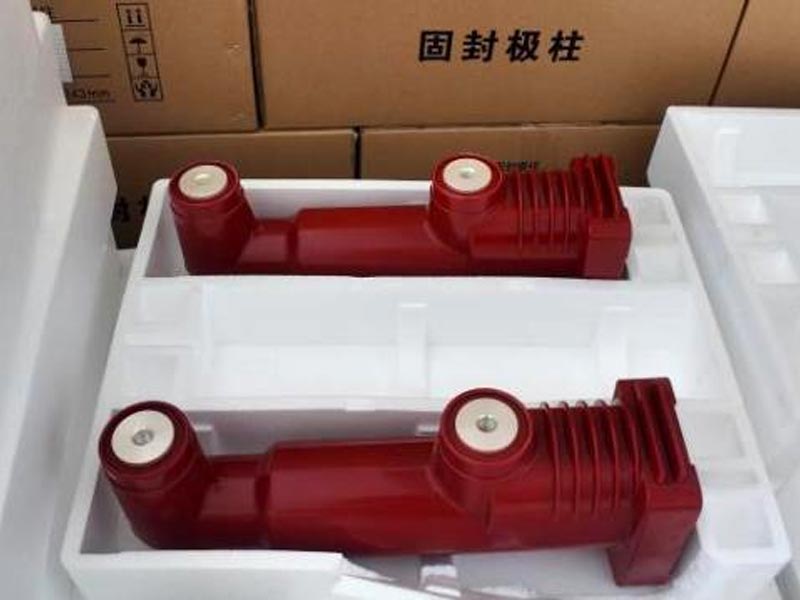

Armazém
