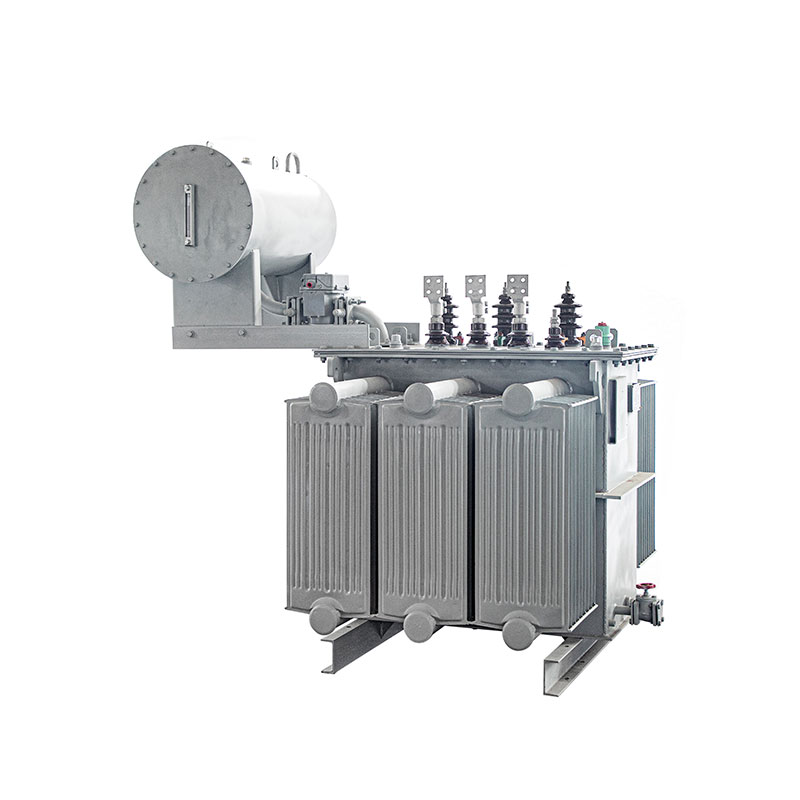

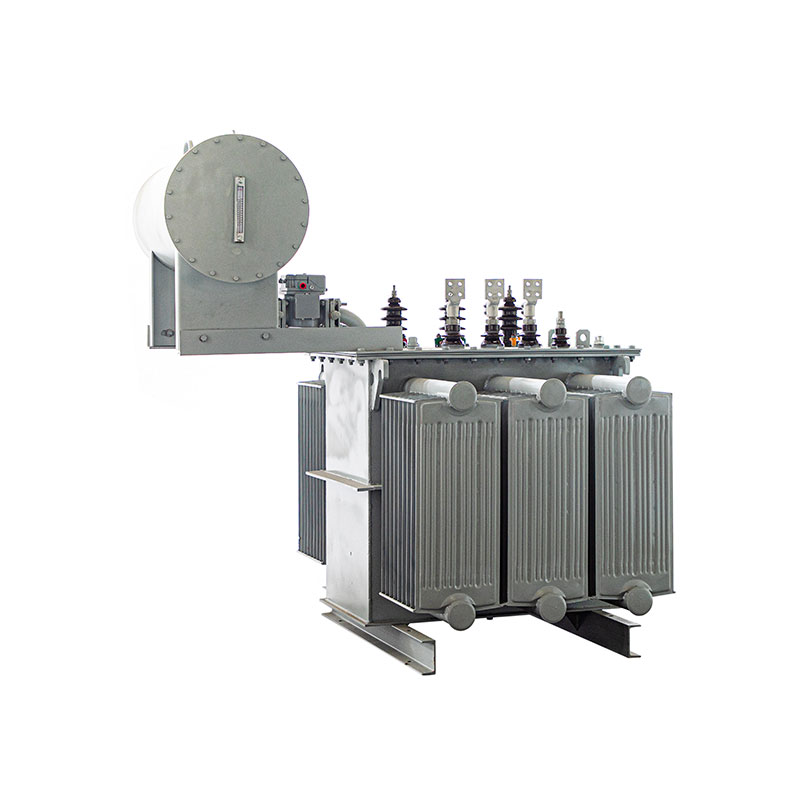

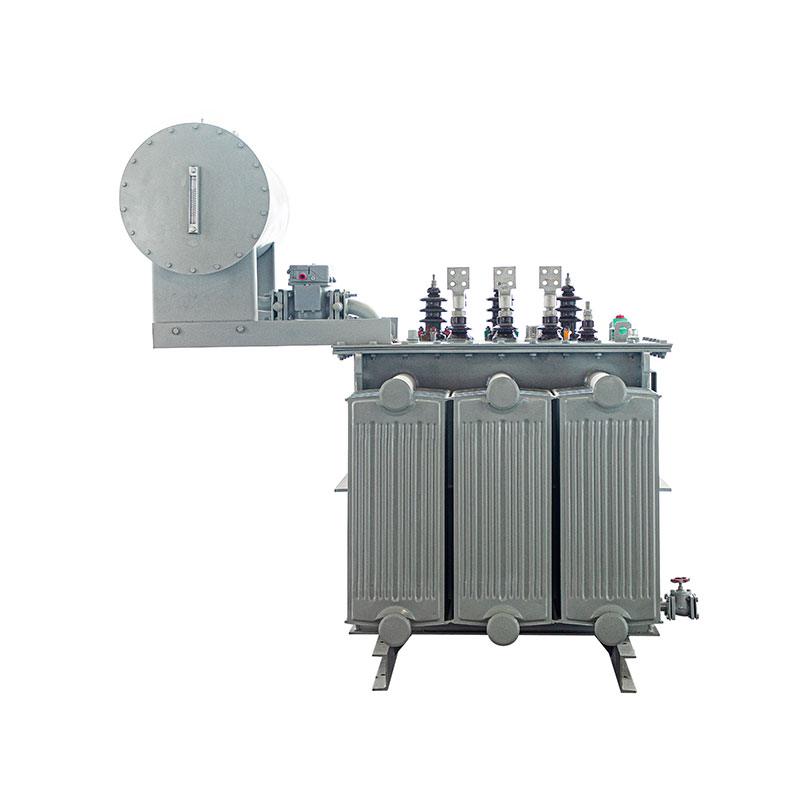

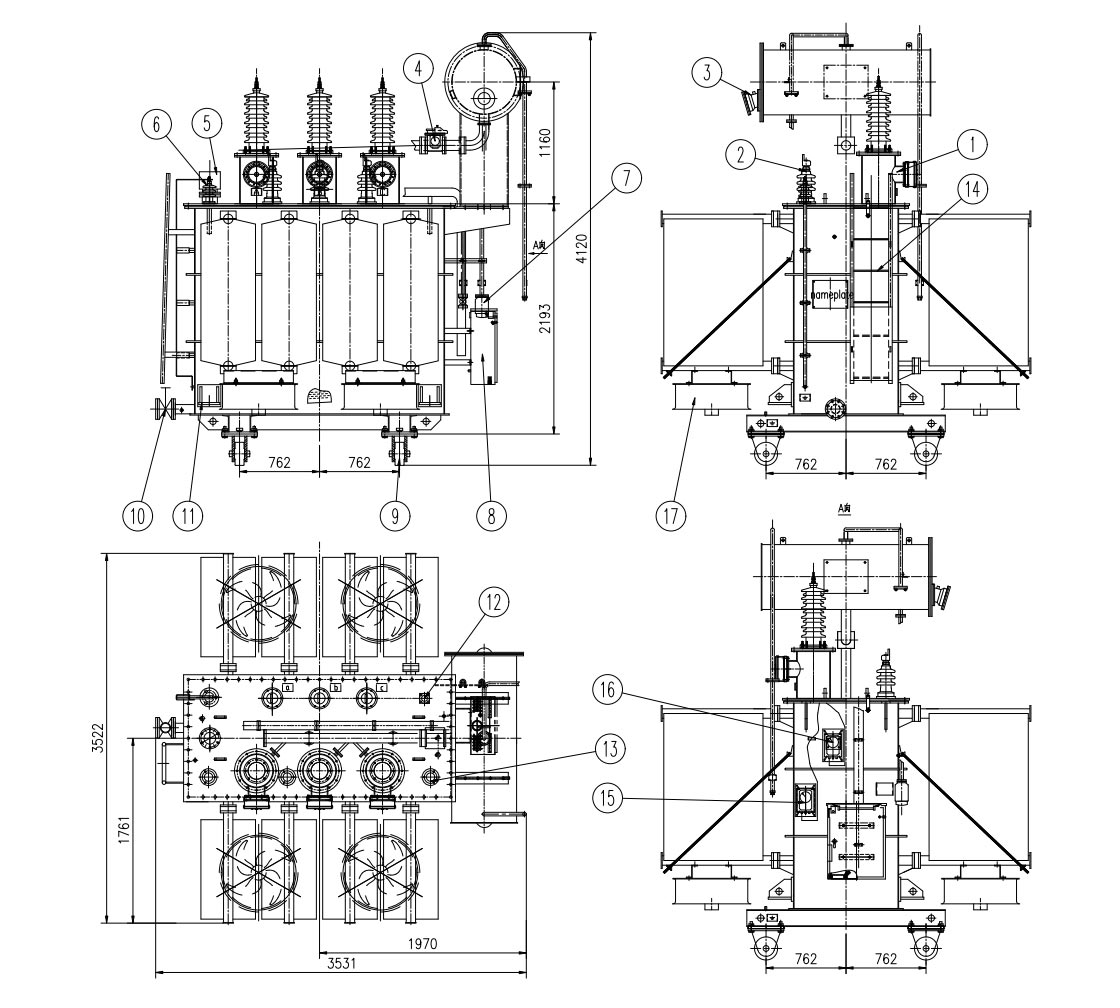

Transformador de potência tipo imerso em óleo trifásico

Se você está procurando um fornecedor confiável de transformador de potência trifásico do tipo imerso em óleo e deseja desenvolver cooperação de longo prazo, escolha TAILI, pois temos uma vasta experiência e podemos oferecer produtos avançados juntamente com serviços abrangentes.

Especificação padrão

1. Especificação aplicável: IEC 60076 / IEEE

2. Capacidade nominal: até 3150kVA

3. Tensão primária: até 66kV

4. Tensão secundária: 0,4/6,3/10,5/35kV ou personalizada

5, materiais de enrolamento: cobre/alumínio

6. Aumento de temperatura: 65 °C

7. Método de resfriamento: ONAN/ONAF

8.Frequência: 50Hz/60Hz

9. Tensão das torneiras: ± 2x2,5% / ± 3x2,5% / ± 8x1,5% ou personalizado

10. grupo de vetores: Yd11 / YNd11 / Dyn11 / YN

Vídeo

Forneça as seguintes informações e poderemos oferecer melhores serviços.

A manutenção de transformadores de potência trifásicos imersos em óleo é uma tarefa sistemática, visando garantir a segurança e confiabilidade e operação eficiente dos transformadores e prolongar sua vida útil.

Inspeção e monitoramento diário

1. Verificação do nível de óleo

Verifique se o nível de óleo do corpo do transformador e do reservatório de óleo (tanque de óleo) está dentro do padrão faixa de escala de temperatura.

Anormalidades e Tratamento:

Excesso de nível de óleo: Isto pode ser devido a falhas internas gerando gás ou alta temperatura ambiental causando óleo expansão. Verifique se o respiro está bloqueado e analise a causa.

Nível de óleo insuficiente: Isto pode ser causado por vazamento de óleo ou falhas internas anormais. Localize imediatamente e resolva o ponto de vazamento e reabasteça imediatamente com óleo isolante qualificado da mesma marca e modelo.

2.  Inspeção da temperatura do óleo

Monitore o indicador de temperatura e verifique se a temperatura superior do óleo está normal (geralmente não excedendo 85℃) e compare-os com dados históricos de operação.

Anormalidades e manuseio: Se a temperatura do óleo aumentar anormalmente, pode ser devido a sobrecarga, dispositivo de resfriamento falha, superaquecimento interno (como mau contato do núcleo de ferro, enrolamento ou comutador), etc. imediatamente identificados e abordados.

3. Inspeção de vazamento de óleo

Inspecione cuidadosamente todas as superfícies de vedação, soldas, buchas, válvulas, relés de gás e outras peças do transformador quanto a quaisquer vestígios de vazamento de óleo.

Tratamento: Se for detectado vazamento, ele deve ser tratado imediatamente. Pequenos vazamentos podem ser resolvidos apertando os parafusos. Um vazamento grave de óleo requer queda de energia para substituição de componentes de vedação ou soldagem.

4. Cor e condição do óleo isolante

Observe a cor do óleo através do medidor de nível de óleo.

Normal: Transparente, amarelo claro.

Anormal: Se a cor ficar mais escura ou preta, pode indicar deterioração do óleo ou falhas internas, como arcos ou superaquecimento.

5. Inspeção de som (ruído)

Conteúdo: Quando o transformador está operando normalmente, ele emite um som eletromagnético de "zumbido" uniforme.

Anormalidades e Tratamento:

Som aumentado e uniforme: Isso pode indicar sobrecarga ou tensão excessiva.

Sons irregulares de estalos ou estalos: Há descarga local ou quebra de isolamento no interior.

Som barulhento irregular: Isso pode ser devido a fixadores de núcleo de ferro soltos.

Se forem detectados sons anormais, deverá ser realizada uma monitorização melhorada. Em caso de necessidade, a energia deverá ser cortada fora para inspeção.

6. Inspeção de buchas

Verifique se as superfícies das buchas de alta e baixa tensão estão limpas e procure por rachaduras, danos ou marcas de descarga.

Tratamento: Se as superfícies estiverem sujas, é necessário limpá-las. Se houver fissuras ou descargas graves, o as buchas precisam ser substituídas.

7. Inspeção do respirador (absorvedor de umidade)

Conteúdo: Verifique a cor da sílica gel. A sílica gel seca é azul e fica rosa quando saturada de umidade.

Procedimento: Quando mais de 2/3 da sílica gel ficar rosada, ela deverá ser substituída. Se houver óleo no copo de óleo, verifique se o nível do óleo está normal.

8. Inspeção do sistema de refrigeração

Conteúdo: Para transformadores refrigerados a ar, verifique se os ventiladores estão funcionando normalmente; para resfriado a óleo/resfriado a água transformadores, verifique as condições de funcionamento das bombas de óleo, bombas de água, ventiladores e se há vazamentos nos resfriadores.

Manuseio: Resolva quaisquer falhas imediatamente para garantir a dissipação de calor adequada.

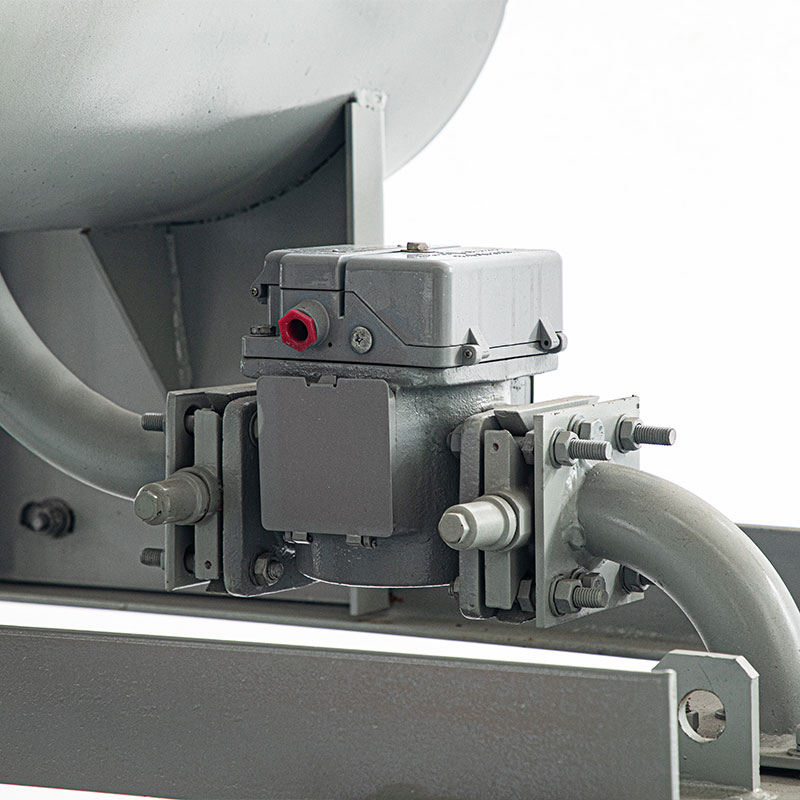

9. Inspeção do relé de gás

Verifique se há acúmulo de gás no interior do relé e se a janela de observação está limpa.

Tratamento: Se houver pequena quantidade de gás, deverá ser registrado e amostrado para análise; se a quantidade de gás for grande, o relé emitirá um sinal ou desarmará e será necessário tratamento imediato.

10. Inspeção do dispositivo de aterramento

Verifique se o invólucro e o fio terra do ponto neutro estão firmemente conectados e livres de ferrugem.
