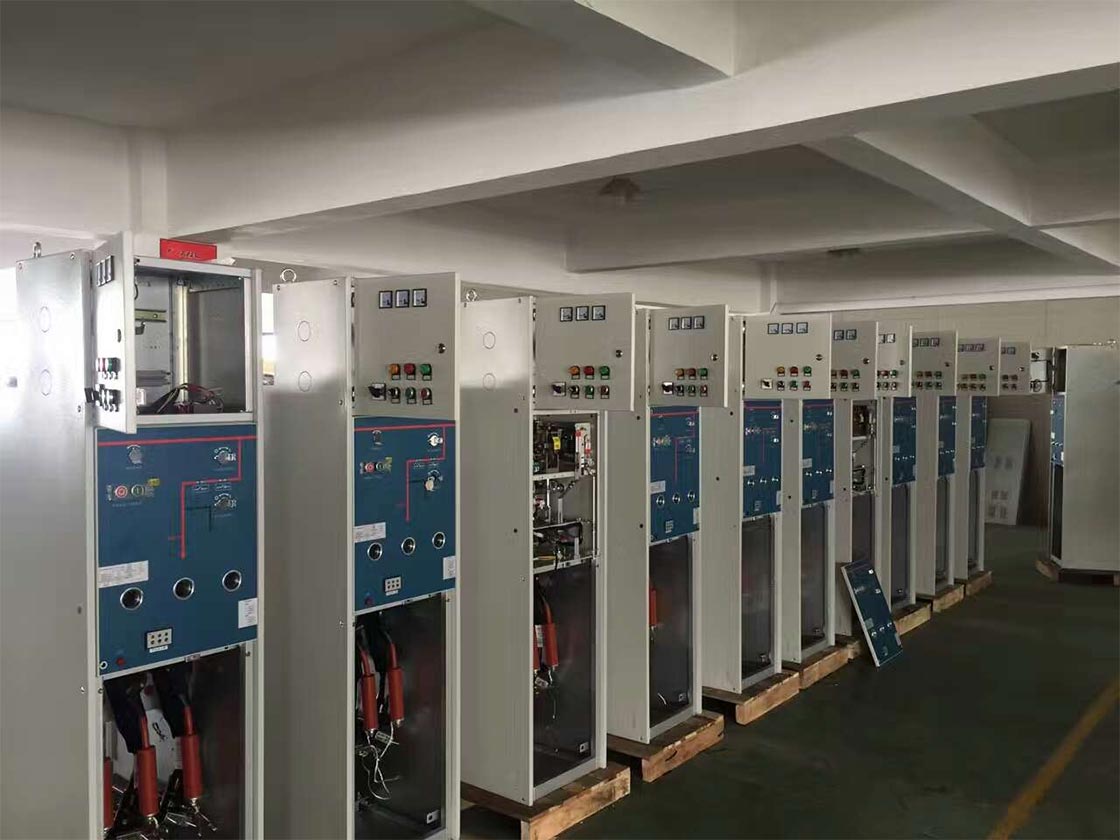

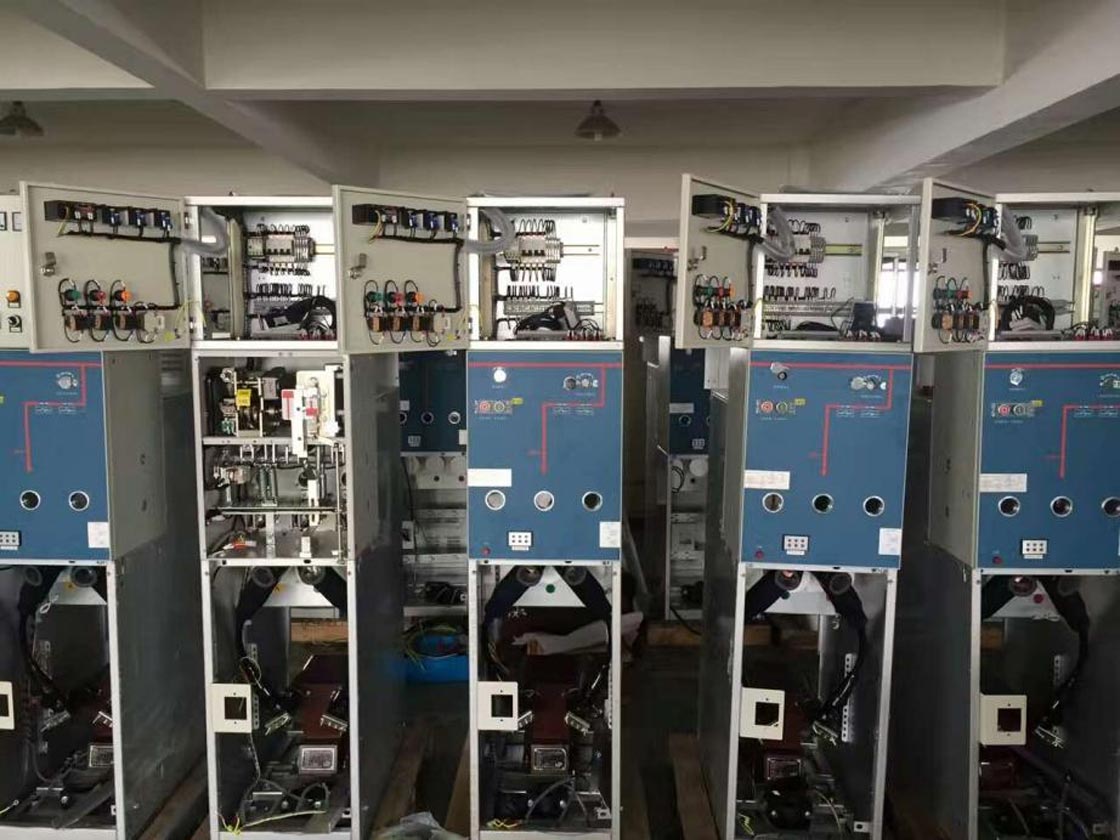

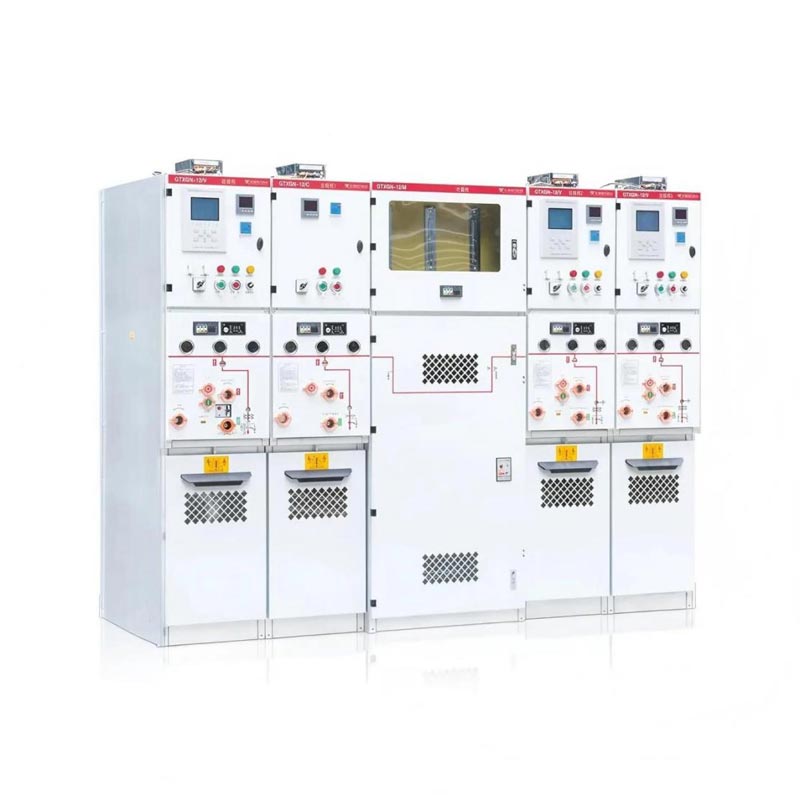

Painel de distribuição isolado sólido de metal 12kV

O painel de distribuição com isolamento sólido metálico de 12kV combina as vantagens do isolamento interno e sólido:

1. Totalmente isolado e vedado: Todas as partes energizadas de alta tensão são cobertas por uma camada de isolamento sólida, que não é afetado por poeira, umidade, condensação, pequenos animais, etc. Possui alta confiabilidade.

2. Miniaturização e compacidade: A constante dielétrica dos materiais de isolamento sólido é muito maior do que de ar, de modo que a distância de isolamento entre as partes energizadas pode ser significativamente reduzida sob o mesmo nível de tensão. Portanto, o equipamento é muito pequeno, economizando espaço, o que é crucial para salas de distribuição internas com espaço limitado.

3. Ecologicamente correto: Elimina completamente o gás SF₆, eliminando o risco de efeito estufa, e é o equipamento preferido para redes de energia verdes.

4. Alta segurança: Como os componentes de alta tensão estão totalmente isolados, mesmo que a porta do gabinete esteja aberta, o o operador não tocará diretamente nas partes energizadas, garantindo grande segurança pessoal.

5. Livre de manutenção: As chaves internas e demais componentes são solidificados em resina epóxi, sem necessidade de peças móveis lubrificadas, isentas de manutenção por toda a vida, reduzindo custos de operação e manutenção e carga de trabalho.

6. Instalação flexível: Pequeno em tamanho e leve, é conveniente para transporte, instalação e arranjo dentro de casa. O design modular também facilita a expansão futura.

Onde este painel pode ser usado?

Os quadros de distribuição com isolamento sólido metálico de 12kV são amplamente utilizados em áreas de distribuição de energia que exigem segurança e confiabilidade e economia de espaço:

· Edifícios comerciais: Salas subterrâneas de distribuição de energia de edifícios de escritórios, shopping centers e hotéis.

·Áreas residenciais: Centrais de distribuição de energia dentro das comunidades residenciais.

· Empreendimentos industriais: Subestações de oficinas dentro de fábricas.

· Instalações públicas: Sistemas de distribuição de energia de estações de metrô, terminais de aeroportos, hospitais, escolas, etc.

· Data centers: Em situações onde são necessárias alta confiabilidade no fornecimento de energia e alta taxa de utilização de espaço.

· Novo campo energético: Estações internas de reforço para projetos de energia fotovoltaica/eólica.

Especificação padrão de painel de distribuição com isolamento sólido de metal

1. Tensão nominal: 12 kV

2. Corrente nominal: 630A / 1250A

3. Frequência nominal: 50/60Hz

4. Temperatura ambiente: Interior -25℃ a 40℃; Exterior: -35℃ a 40℃

5. Altitude: A norma se aplica a áreas de até 1000 metros. Para altitudes superiores a 1000 metros, a capacidade a redução deve ser implementada de acordo com a norma.

6. Umidade relativa: Média diária ≤ 95% Média mensal ≤ 90%

7. Classe de proteção: IP4X (IP67)

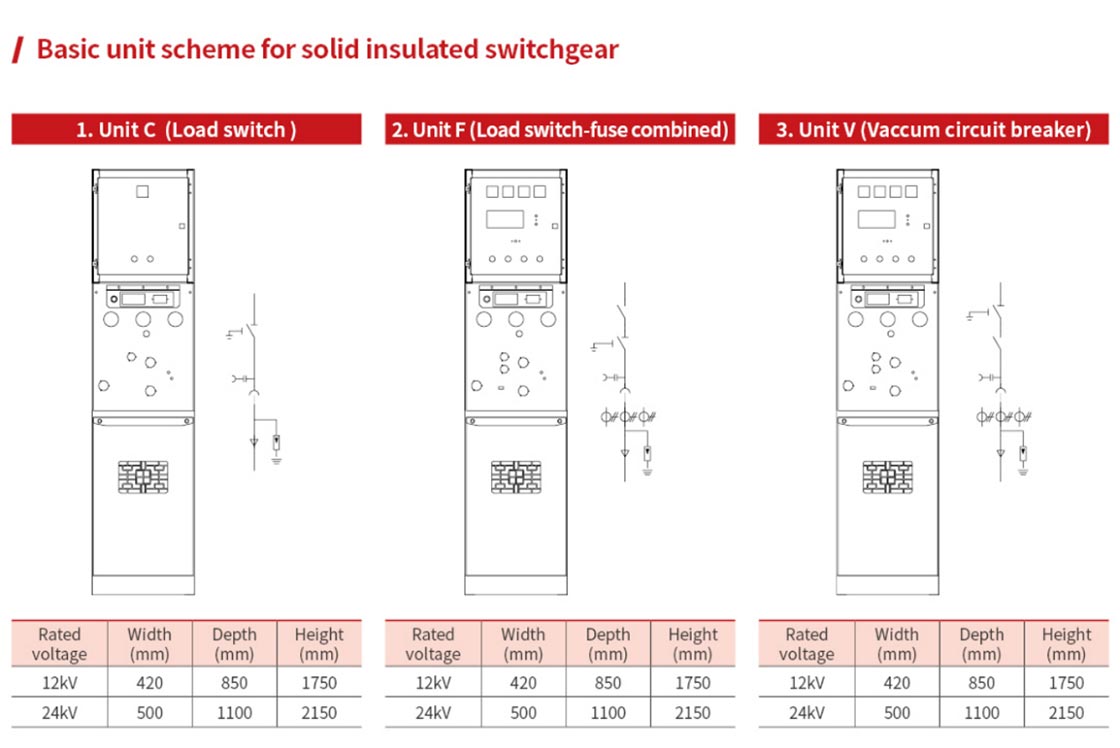

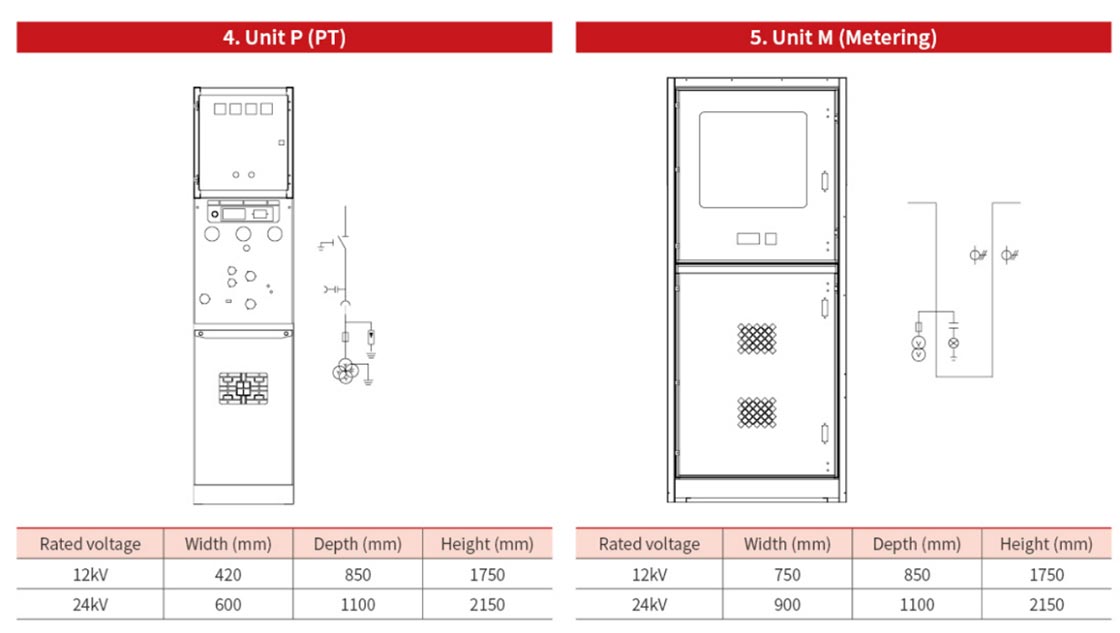

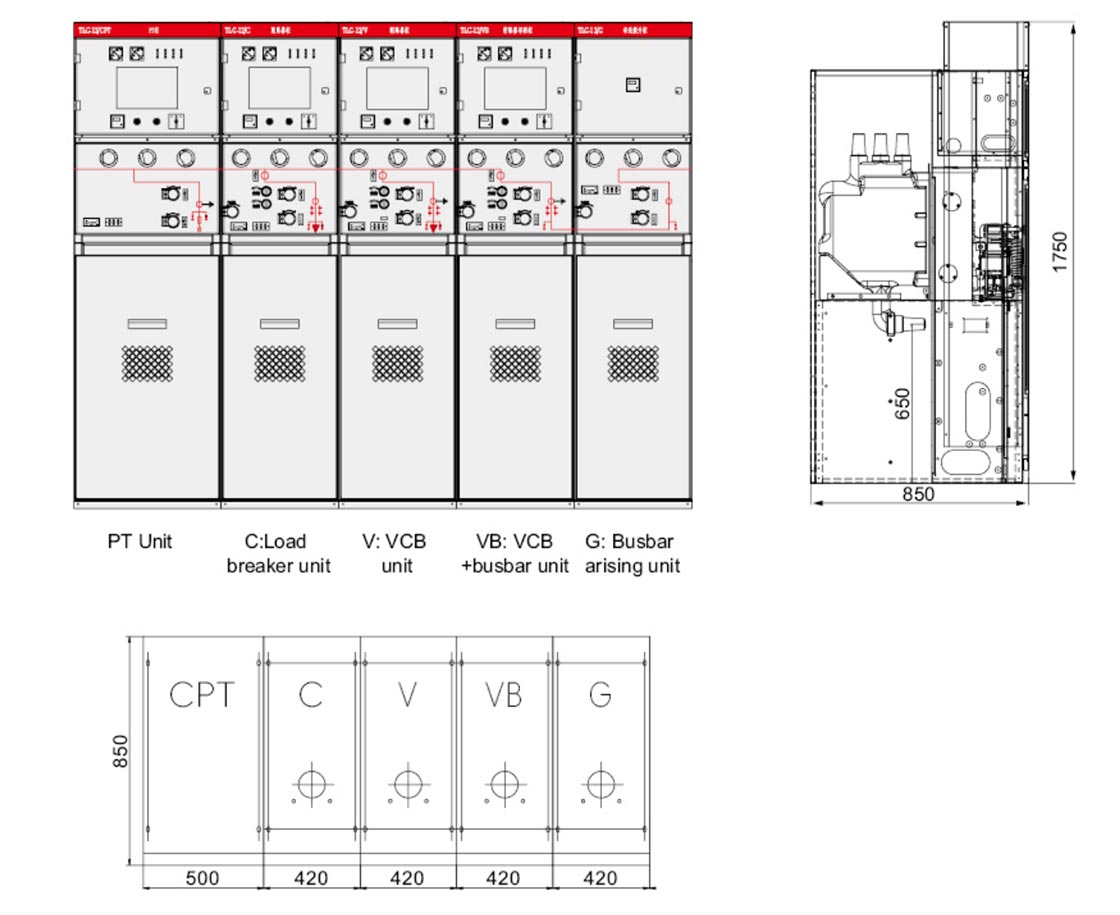

Desenho e dimensões
